Points Clés

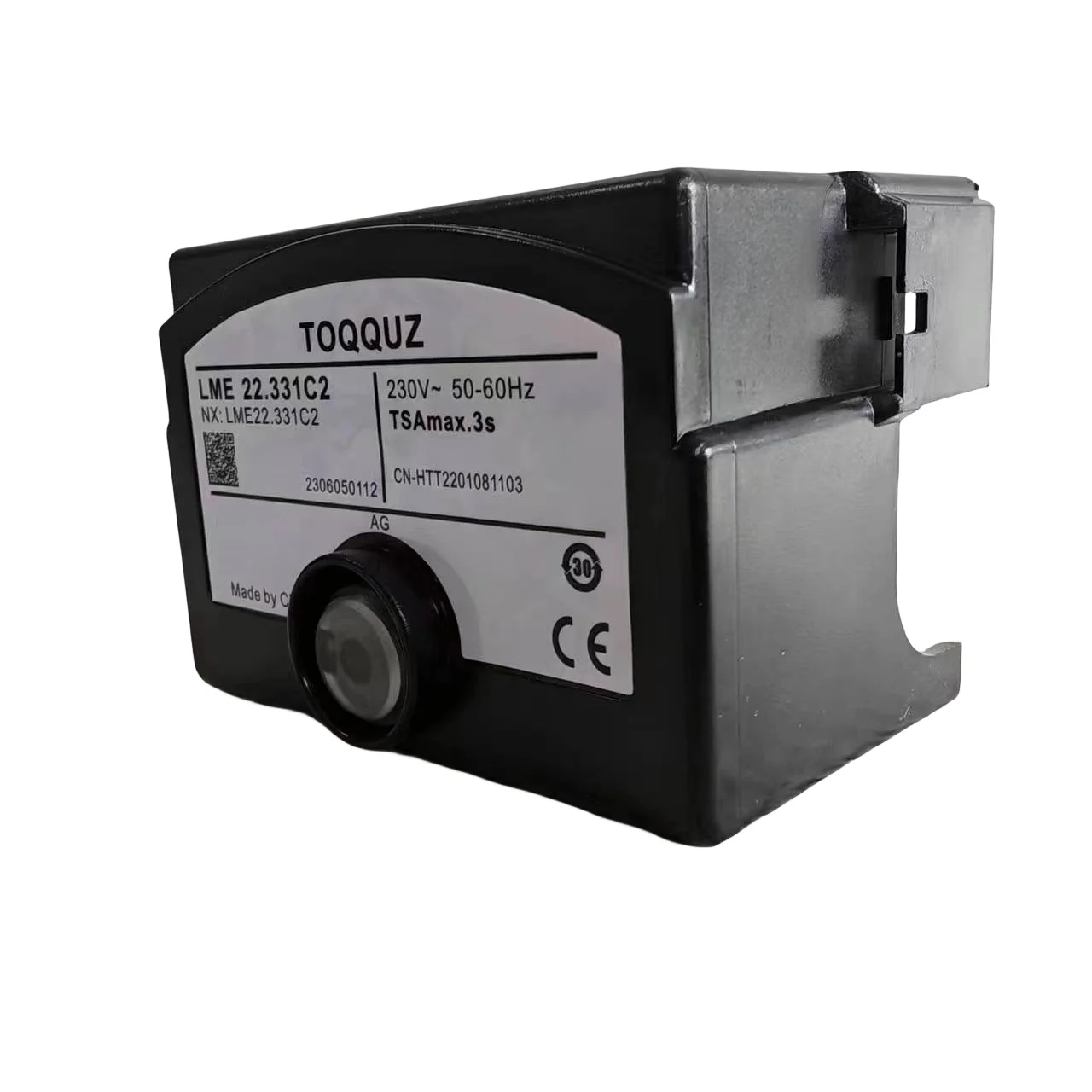

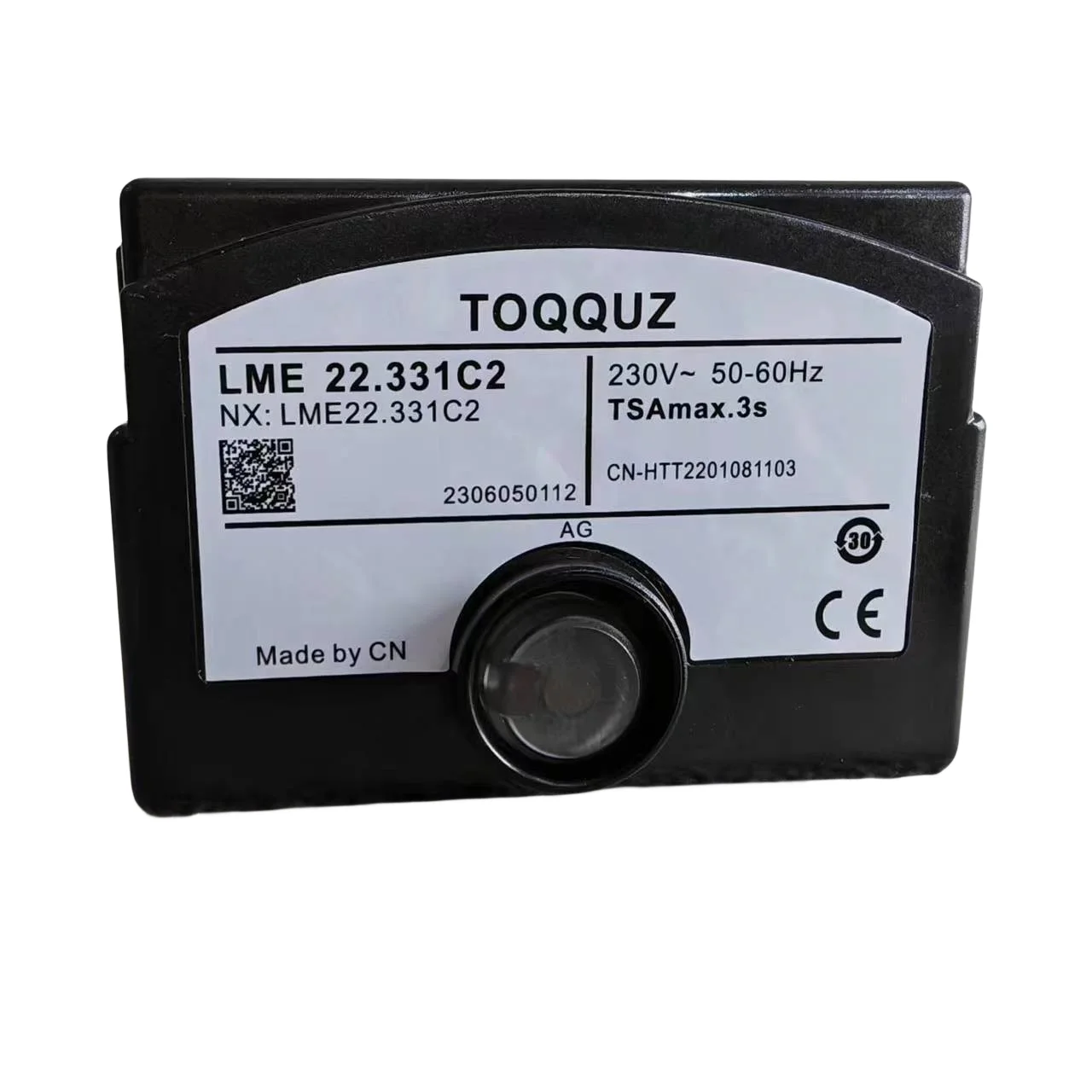

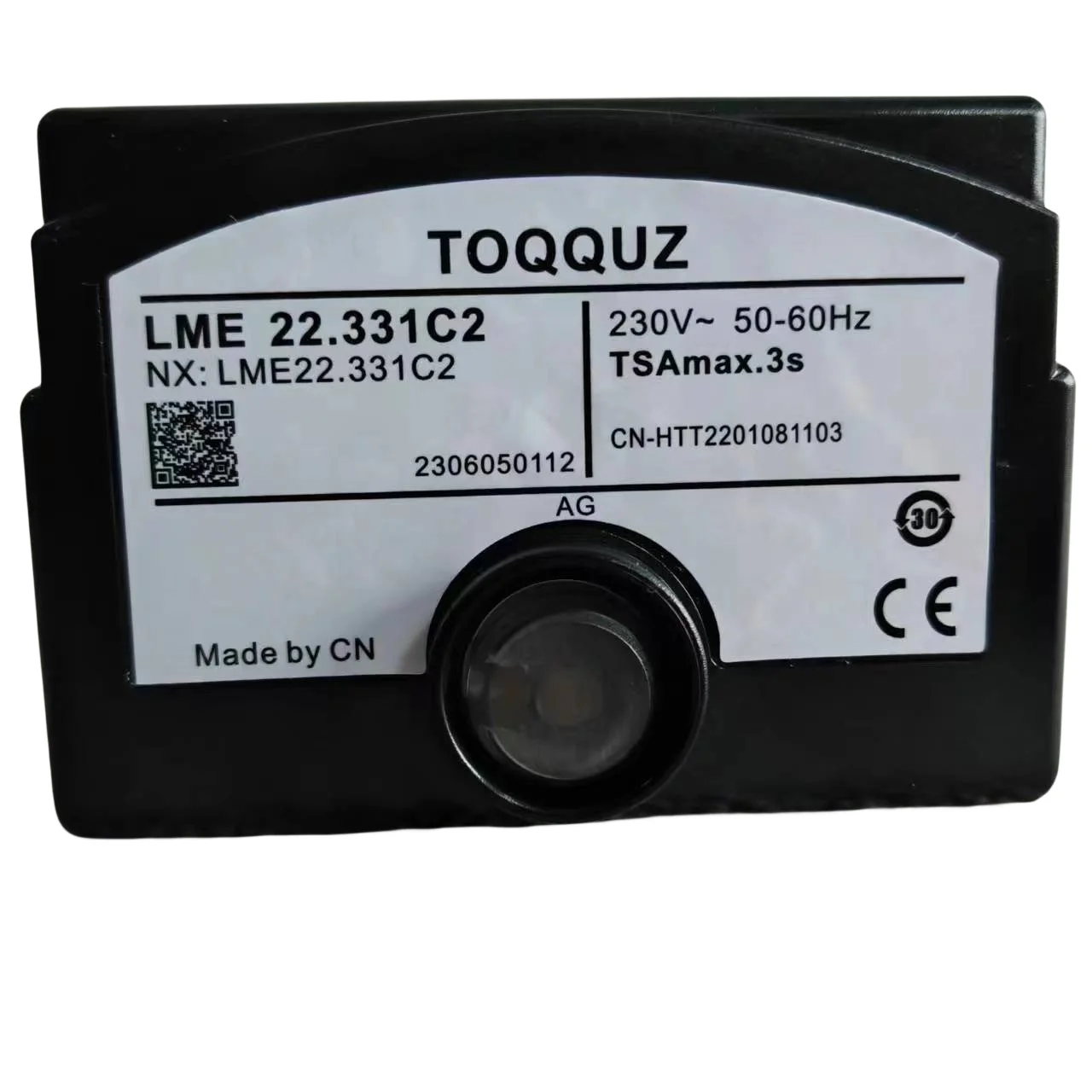

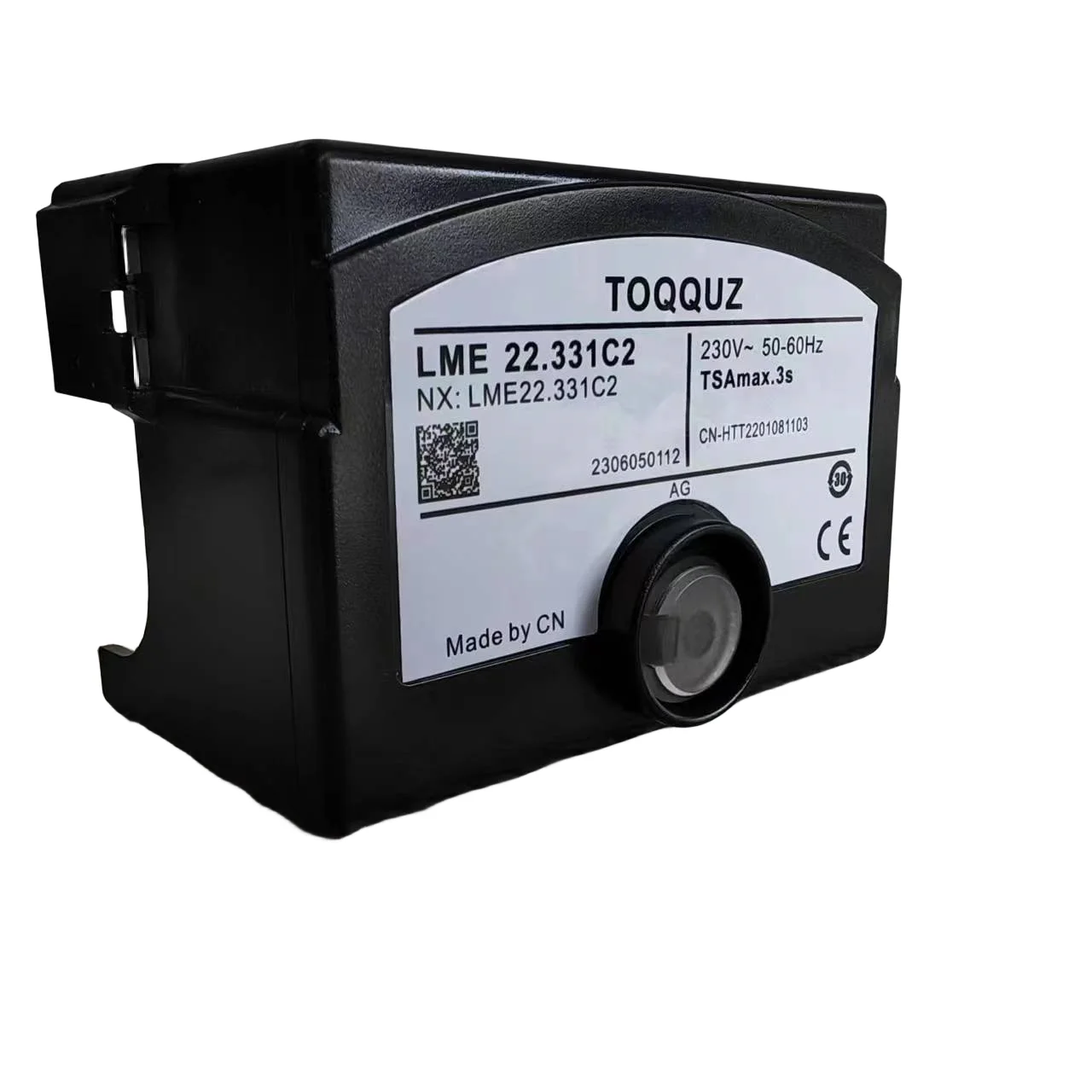

| Produit | Boîtier de commande de Eva à gaz |
|---|---|
| Contrôleur | Programme de Eva |
| Référence | LME22, 331C2, 220V |
Description du produit
- Broche 1: Ligne de signal de détection d’ions
- Broche 2: Alimentation électrique Ligne zéro
- Broche 3: Alimentation pour ventilateur d’allumage et également la borne commune pour l’interrupteur de détection de pression du vent
- Broche 6: Borne normalement fermée de l’interrupteur de détection de pression du vent
- Broche 11: Borne normalement ouverte du commutateur de détection de pression du vent
- Broche 4: Alimentation électrique pour l’électrovanne du premier étage
- Broche 5: Alimentation électrique pour l’électrovanne de deuxième étage
- Broche 7: Alimentation du transformateur d’allumage
- Broche 8: Signal de réinitialisation
- Broche 9: Disponible uniquement en LME22 (alimentation de l’actionneur de purge de porte d’air du brûleur principal)
- Broche 10: Sortie de défaut
- Broche 12: Ligne de feu d’alimentation d’énergie
- Broche 1 est la ligne de signal de détection d’ions. Si une sonde UV est nécessaire, un module de sonde UV supplémentaire AGQ3 est nécessaire pour la réaliser.
Séquence de démarrage pour le contrôleur LME21:
- Une fois l’interrupteur de démarrage fermé (les broches 2 et 12 reçoivent l’alimentation), le voyant jaune du contrôleur s’allume et la broche 3 émet simultanément un signal. Le ventilateur commence à fonctionner et pendant le temps de purge, l’interrupteur de pression du vent est vérifié.
- La broche 11 passe de normalement ouverte à normalement fermée, et la broche 6 passe de normalement fermée à normalement ouverte.
- Si la vérification de l’interrupteur de pression du vent est réussie, le ventilateur continue à purger. Une fois le temps de purge terminé, le voyant jaune commence à clignoter. La broche 7 émet un signal pour activer le transformateur d’allumage, et simultanément la broche 4 émet un signal pour ouvrir l’électrovanne pour l’allumage. De plus, la broche 1 est utilisée pour la détection de flamme.
- Si aucune flamme n’est détectée dans les 3 secondes, le voyant rouge du contrôleur s’allume pour indiquer une sortie de défaut.
- Si une flamme est détectée, le voyant du contrôleur devient vert, indiquant un allumage réussi.
Avis des clients
Aucun avis client disponible pour le moment.
Avis personnel
Le boîtier de commande de Eva à gaz, contrôleur de programme de Eva est un produit très complet et polyvalent. Avec ses nombreuses broches, il permet une grande flexibilité dans les applications. Cependant, il peut être un peu difficile à prendre en main pour les utilisateurs novices. En termes de performance, il offre des résultats satisfaisants et est fiable. Pour ceux qui recherchent un boîtier de commande haut de gamme, le contrôleur LME22, 331C2, 220V est une excellente option.
FAQ
Q: Quelle est la tension d’alimentation maximale supportée par ce boîtier de commande ?
R: Ce boîtier de commande supporte une tension d’alimentation de 220V.
Q: Peut-on utiliser ce boîtier de commande avec une sonde UV ?
R: Oui, mais il est nécessaire d’ajouter un module de sonde UV supplémentaire AGQ3 pour cela.
« `
