Écran tactile LCD 7 pouces haute résolution – Test et Avis

.
.

Points Clés

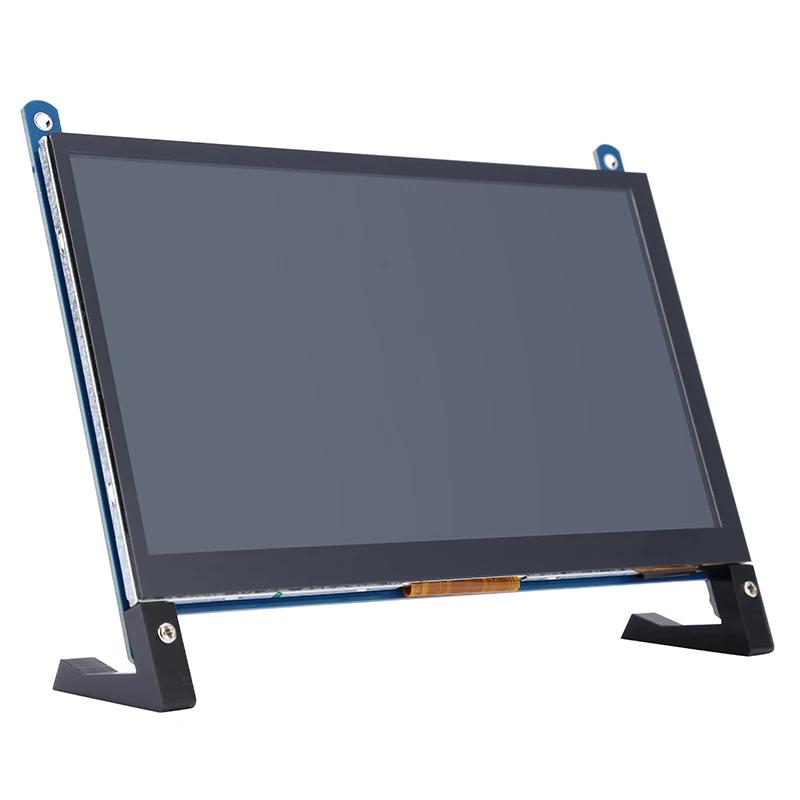

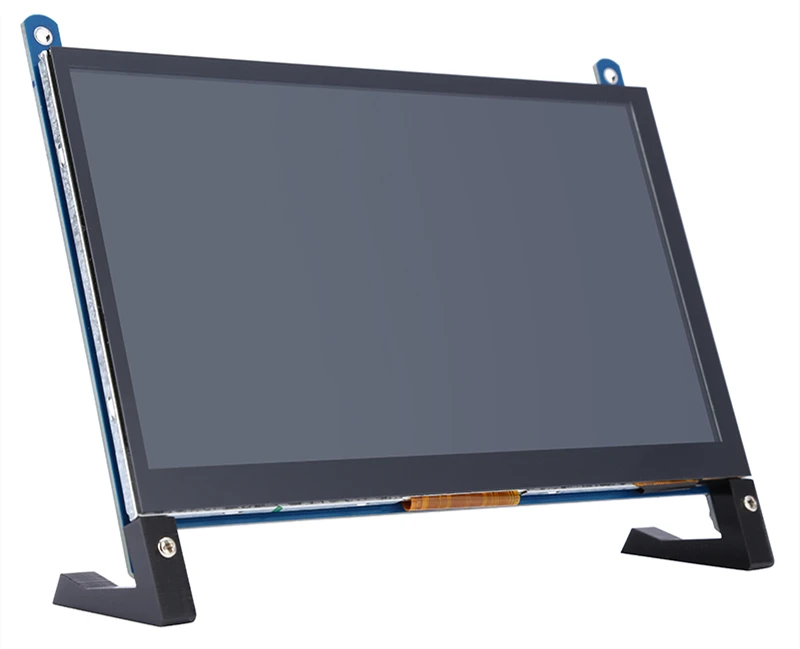

  • Écran tactile LCD IPS TFT de 7 pouces
  • Résolution de 1024×600 pixels RVB

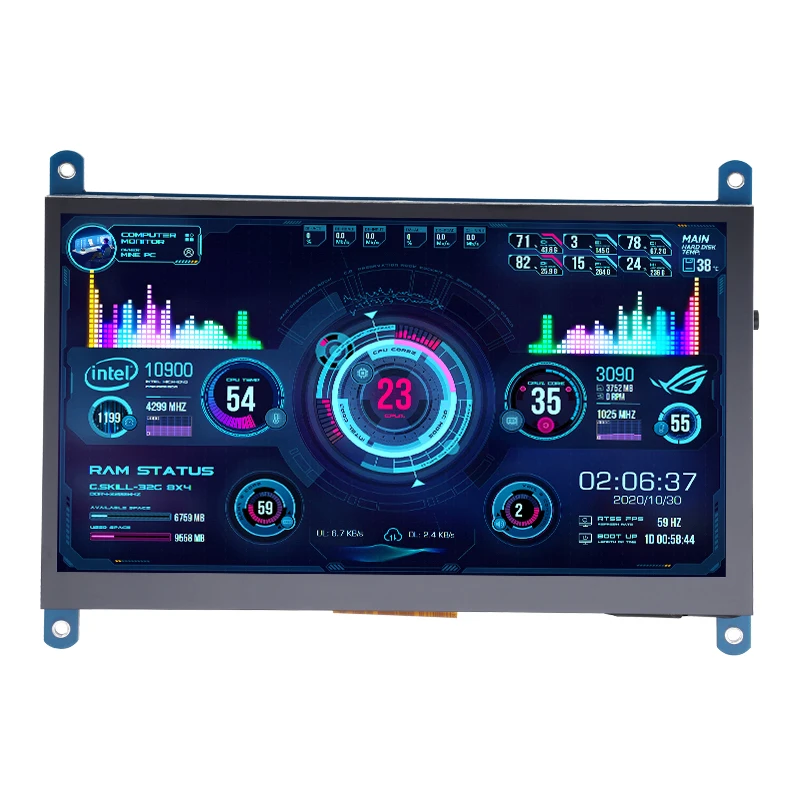

  • Compatible avec Raspberry Pi 4B 3B + AIDA64
  • Prise en charge de diverses interfaces
  • Sortie audio stéréo Full HD

Description

Caractéristiques

  • Venez avec la norme adaptée aux besoins du client
  • Pilote gratuit dans Raspberry Pi supportant Raspbian, Ubuntu, Kali, win10l0T et autres single touch
  • Pilote gratuit dans l’ordinateur xp (point unique), win7 (point unique) win8, winl0 cinq points tactiles
  • Support pour les appareils HDMI tels que les décodeurs, BB noir, Banana/0range pi, Jetson nano et enregistreurs de voiture
  • Prise en charge du contrôle du commutateur de rétroéclairage, courant ouvert 400mA, arrêt du courant 120mA
  • Prise en charge de l’interface USB universelle Android, l’entrée de tension USB n’affecte pas, carte d’interface tactile USB désactivée
  • L’interface tactile USB prend en charge USB touch, prend en charge l’alimentation d’affichage, n’affecte pas l’interface de tension USB
  • Pilote gratuit support pour Ubuntu, Debian, Cent0S, Arch, Kali, Redhat, etc.
  • Sortie audio stéréo Full HD fidélité, prise en charge 44.1Khz à 196Khz

Paramètres

  • Taille de l’écran LCD: 7 pouces

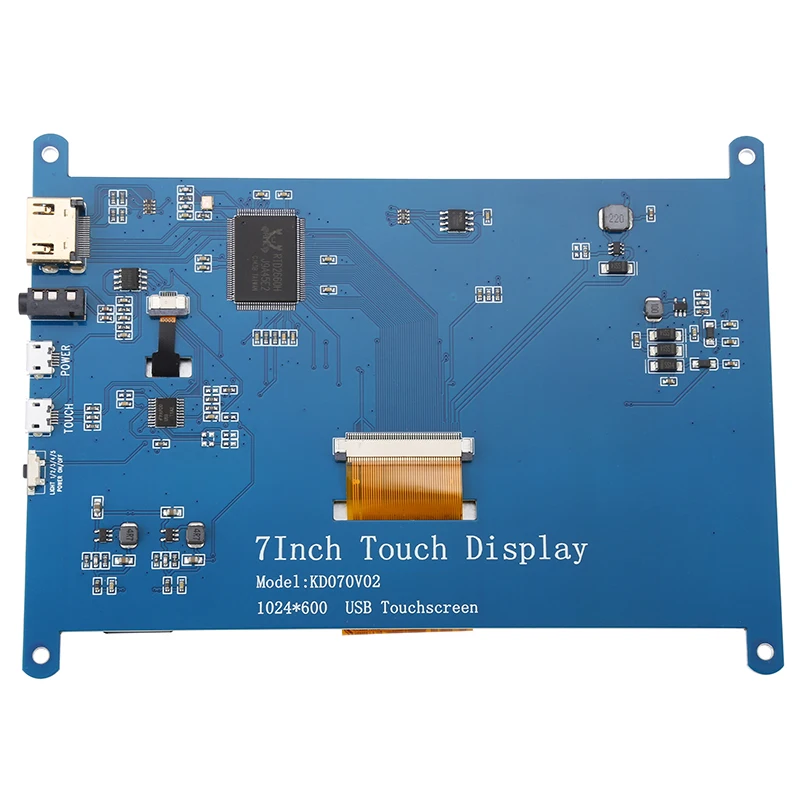

  • Structure du module: écran HDMI + USB tactile + PCB
  • Résolution d’affichage: 1024×600
  • Dimensions du module: 165x12x7.75mm
  • Dimensions de secteur actif: 154.21×85.92mm
  • Pas de pixels: 0,1506×0,1432mm
  • Arrangement des pixels de couleur: bande RVB
  • Mode d’affichage: Type de transmission, mode normalement blanc
  • Direction de vue (inversion grise): 6 ‘horloge
  • Type d’interface LCD: HDMI
  • Type d’interface CTP: USB
  • Nombre de couleurs: 16.7M
  • Type de structure CTP: Verre de couverture + verre ITO (G + G)
  • Dureté de la structure CTP: >6H
  • Brightness: 600(typ) cd/m2
  • Rapport de contraste: 300:1
  • Température de fonctionnement: -20 ~ 70°C
  • Température de stockage: -30 ~ 80°C
  • Poids: 376g

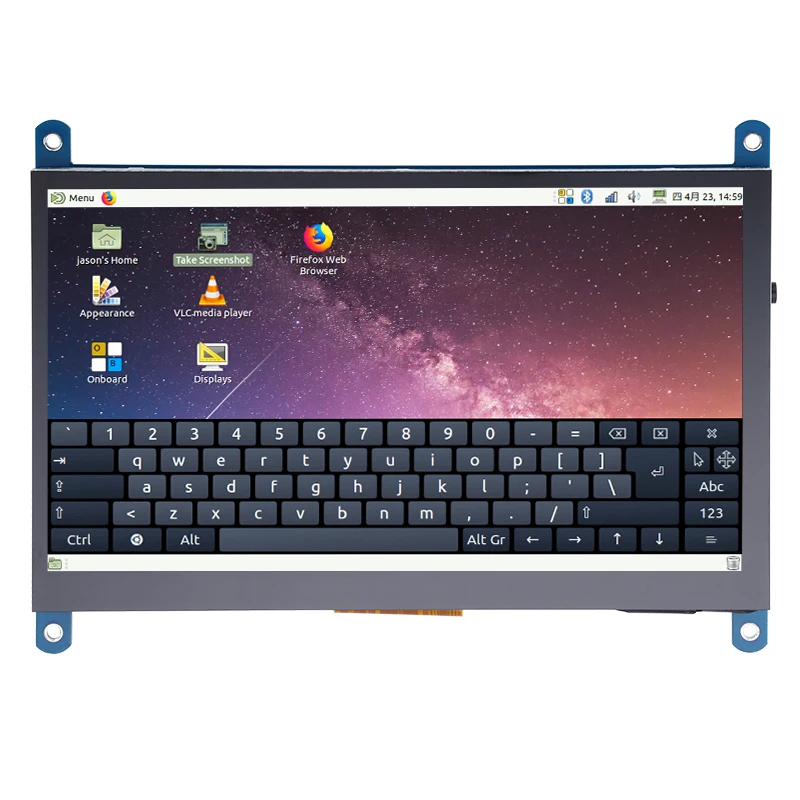

Comment utiliser avec Raspbian/Ubuntu Mate/Win10 IoT Core System

  • Étape 1, Installer l’image officielle Raspbian
  • Téléchargez la dernière image à partir du téléchargement officiel.
  • Installez le système en suivant les étapes du tutoriel officiel.
  • Étape 2, modifiez le fichier « config.txt »
  • Une fois la programmation de l’étape 1 terminée, ouvrez le fichier config.txt du répertoire racine de la carte TF et
  • Ajoutez le code suivant à la fin du fichier, enregistrez et éjectez la carte Micro SD en toute sécurité:
  • Max_usb_current = 1
  • Hdmi_force_hotplug = 1
  • Config_hdmi_boost = 7
  • Hdmi_group = 2
  • Hdmi_mode = 87
  • Hdmi_drive = 1
  • Display_rotation = 0
  • Hdmi_cvt 1024 600 60 6 0 0 0
  • Étape 3, pilotez l’écran HDMI de 7 pouces avec le Raspberry Pi

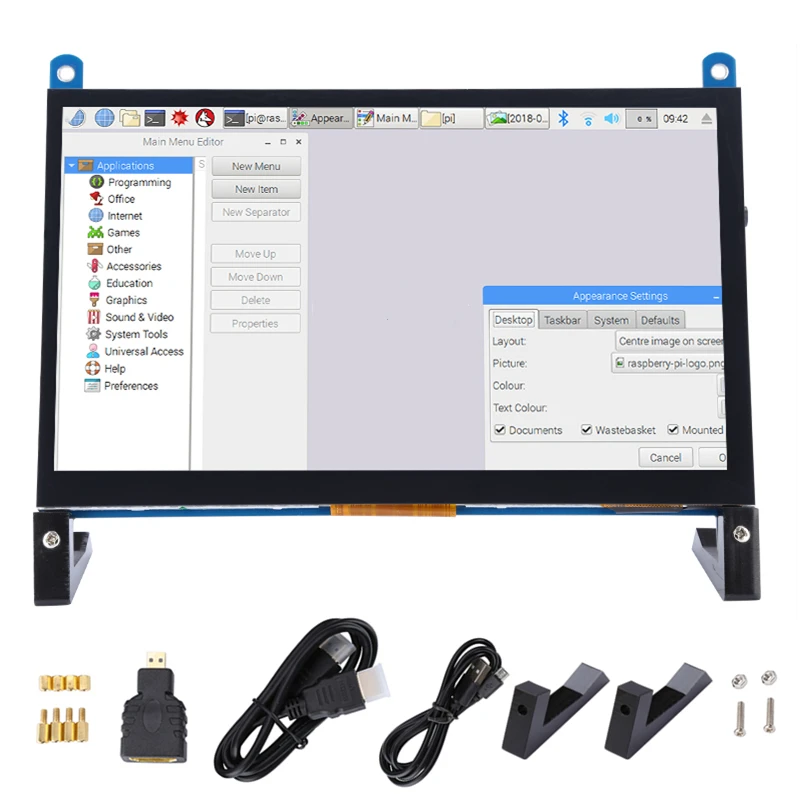

  • Insérez la carte TF dans Raspberry Pi, connectez le Raspberry Pi et l’écran LCD par câble HDMI;
  • Connectez le câble USB à l’un des quatre ports USB du Raspberry Pi, et connectez l’autre extrémité du câble USB au port USB de l’écran LCD;
  • Puis alimenter Raspberry Pi; après cela, si l’écran et le tactile sont tous deux OK, cela signifie conduire avec succès (veuillez utiliser le 2A complet pour l’alimentation).

Comment l’utiliser comme moniteur PC

  • Connectez le signal de sortie HDMI de l’ordinateur à l’interface HDMI LCD à l’aide du câble HDMI
  • Connectez l’interface tactile USB de l
